高功率窄帶可調諧DBR激光器

類別：首頁>中文>產品中心>科研與工業產品>光源>半導體激光器>DBR激光器>

特點：14PIN蝶形封裝
光輸出功率10mW
高邊模抑制比>40dB

在線咨詢

產品詳情

產品介紹：

高功率窄帶可調諧DBR激光器是一種帶有半導體光放大器（SOA）的DBR激光器。其波長可以連續靈活地調諧，并可以調諧到ITU信道網格。光輸出功率可以通過SOA注入電流來調節，以在應用的調諧范圍內平衡功率。


產品特點：

14PIN蝶形封裝
光輸出功率10mW
高邊模抑制比>40dB
C波段調諧范圍40 nm
符合Telcordia GR-468標準
RoHS


應用：

DWDM傳輸系統
可調DWDM轉發器和收發器
DWDM系統中的動態配置和波長路由
測試和測量
光纖傳感

技術參數：

絕對最大額定值
超過絕對最大額定值的應力會對設備造成永久性損壞。

參數

Symbol

Min

Typ

Max

Unit

儲存溫度

TS

-40



85

TS

相對濕度

RH

0



85

RH


LD正向電壓

V





2

V


LD反向電壓

Vr





2

V

激光增益電流


Ig





150

mA

SOA電流


IS





200



光柵電流


Ir





90

mA

相電流


Ip





10

mA


MPD后電壓

VMPDR





10

V

TEC電流


ITEC





1.2

A


TEC電壓

VTEC





3.5

V

ESD(HBM)

ESD



500



V


光電參數（Tc=25℃）

參數

Symbol

Min

Typ

Max

Unit

閾值電流


Ith



15



mA


工作電壓

Vop





2

V

激光增益電流


Ig



100



mA

SOA電流


IS



80



mA

光柵電流


Ir





80

mA

相電流


Ip





5

mA

光輸出功率

Po



15

30

mW

監測工作電流


Im

10



200

μA/mW

波長調諧范圍





8



nm

中心波長范圍



1530



1580

nm


信道間隔（ITU網格）





50 /100



GHz


通道數





24/12





邊模抑制比

SMSR

40





dB

線寬

    LW

2



5

MHz


相對強度噪聲

    RIN





-140

dB/Hz


光隔離



30





dB

熱敏電阻


    Rth

9.5

10

10.5

kOhm


熱敏電阻靈敏度指數


  β



3892



K

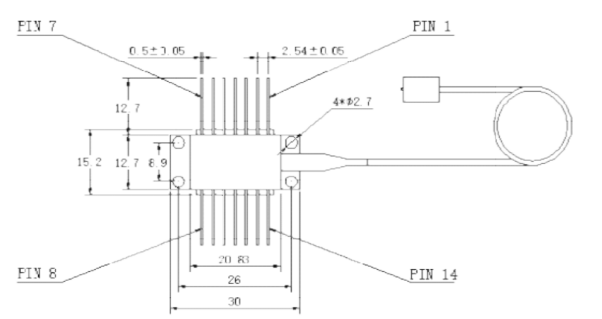

尺寸：

尺寸單位為毫米mm

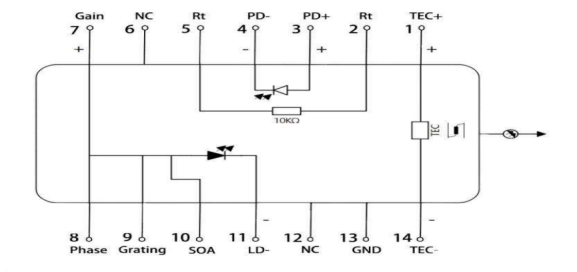

管腳定義：

Pin分配



Pin



功能



Pin



功能



1



TEC (+)



8



Phase



2



熱敏電阻



9



Grating



3



MPD ANODE



10

SOA



4



MPD CATHODE



11


LD Cathode (-)



5

熱敏電阻



12



NC



6

NC



13



Case Ground



7

Gain



14



TEC (-)
