類別：首頁>中文>產品中心>科研與工業產品>光柵、晶體>
品牌：Gitterwerk

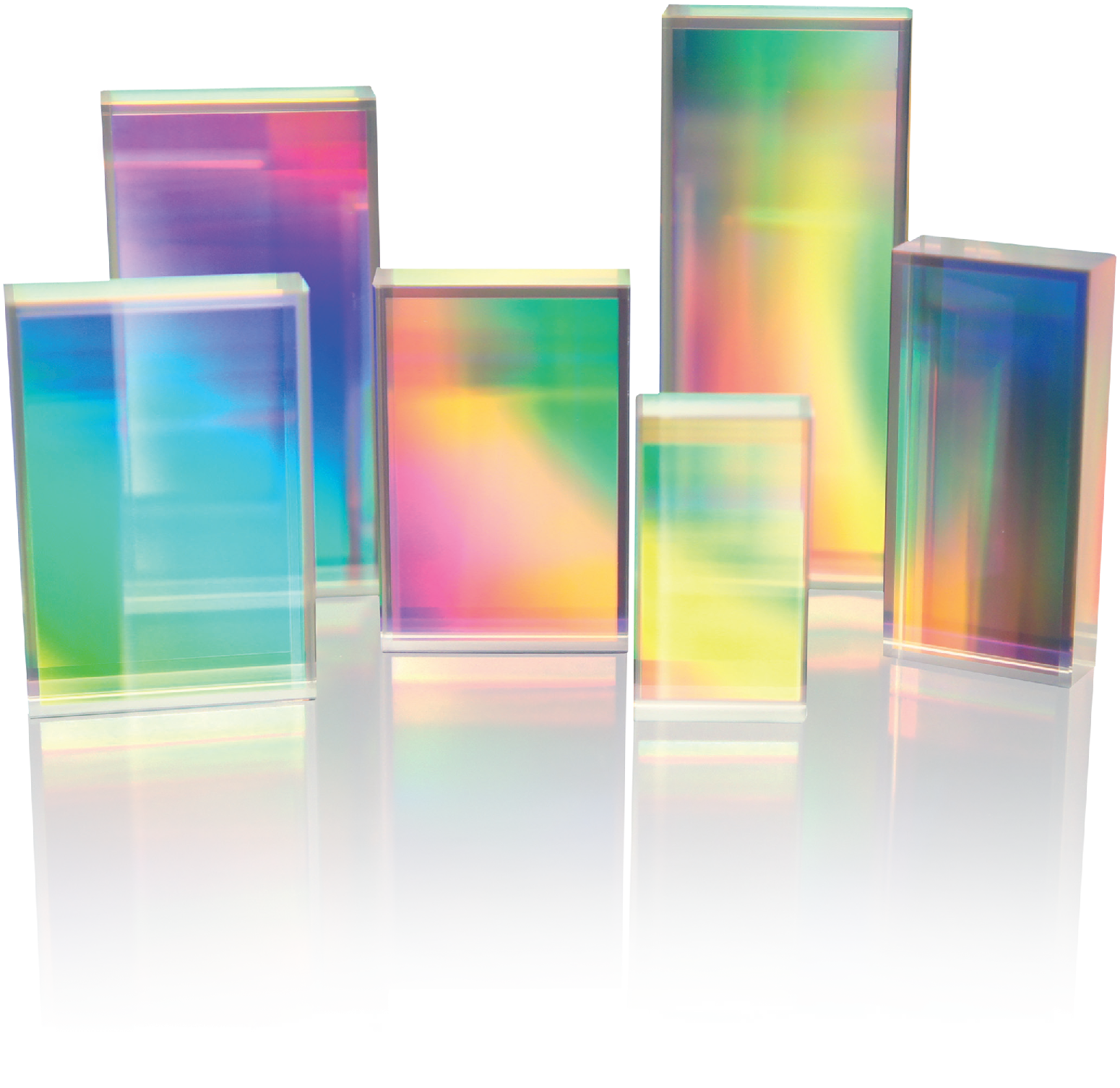

特點：直徑高達135mm，具有非常好的均勻性; 典型值為3或6.35mm的基板，高機械穩定性; 全介電和超純?nèi)廴谑? 無拼接，無周期變化，低波前畸變; 個性化設計帶來最佳衍射效率，最高可達99.5%; 適用于高功率和超短脈沖激光器（< 10fs）
在線咨詢
Fused-Silica-Transmission-Gratings-for-800-nm
點擊下載
Fused-Silica-Transmission-Gratings-for-1030-nm
點擊下載
Fused-Silica-Transmission-Gratings-for-NIR
點擊下載
Fused-Silica-Transmission-Gratings-for-VIS
點擊下載
Transmission-Gratings-for-975-nm-
點擊下載
Transmission-Gratings-for-1064-nm
點擊下載
Transmission-Gratings-for-1550-nm
點擊下載
Transmission-Gratings-for-2000-nm
點擊下載
Transmission-Gratings-for-OCT
點擊下載
Transmission-Gratings-for-Telecom-Applications
點擊下載

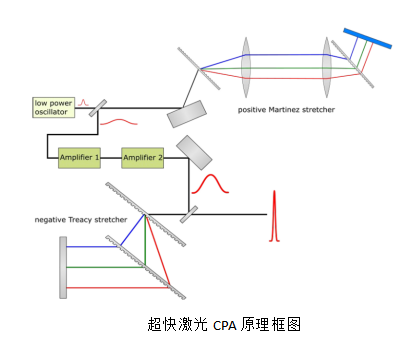

高功率激光應用，如脈沖拉伸或壓縮、光譜光束組合或分束
用于吸收光譜、熒光光譜、拉曼光譜、OCT 和色度測量的緊湊型光譜儀
電信設備應用，如波長選擇開關 （WSS）、可調諧濾波器 （TF） 和光通道監視器 （OCM）
period: 543nm (line density: 1841.6l/mm)
TE-polarization (s-pol)
angle of incidence: 47.4°
center wavelength: 800nm
AR coating on the backside
efficiency: ≥ 97.5% @ 808nm on average over the free aperture, incl. AR coating
grating size: 120x 60mm2 (+/-0.1 mm)
free aperture: 118x 58mm2
thickness: 3mm

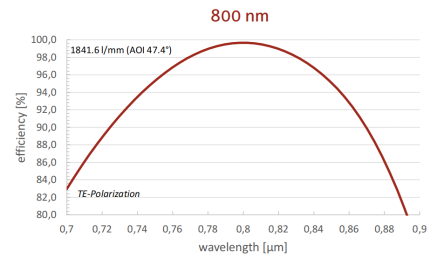

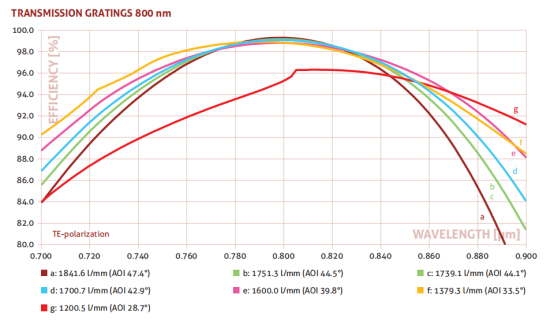

800nm：
編號 | a | b | c | d | e | f | g |
中心波長[nm] | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
光柵周期[nm] | 543 | 571 | 575 | 588 | 625 | 725 | 833 |
刻線密度[l/mm] | 1841.6 | 1751.3 | 1739.1 | 1700.7 | 1600.0 | 1379.3 | 1200.5 |
偏振 | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) |
入射角 | 47.4° | 44.5° | 44.1° | 42.9° | 39.8° | 33.5° | 28.7° |
衍射效率(≥) | 97.5% | 97.5% | 97.5% | 97.5% | 97.5% | 97.5% | 94.5% |
角色散[°/nm] | -0.156 | -0.141 | -0.139 | -0.133 | -0.119 | -0.095 | -0.078 |

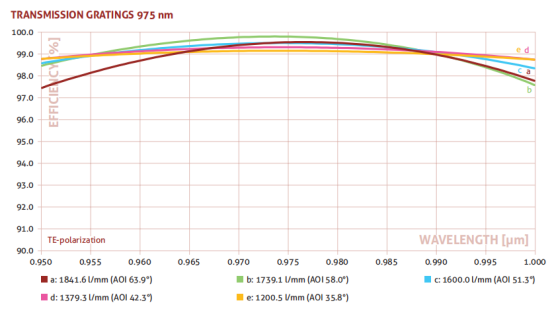

975nm：
編號 | a | b | c | d | e |
中心波長[nm] | 975 | 975 | 975 | 975 | 975 |
光柵周期[nm] | 543 | 575 | 625 | 725 | 833 |
刻線密度[l/mm] | 1841.6 | 1739.1 | 1600.0 | 1379.3 | 1200.5 |
偏振 | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) |
入射角 | 63.9° | 58.0° | 51.3° | 42.3° | 35.8° |
衍射效率(≥) | 98% | 98% | 98% | 98% | 98% |
角色散[°/nm] | -0.240 | -0.188 | -0.146 | -0.107 | -0.085 |

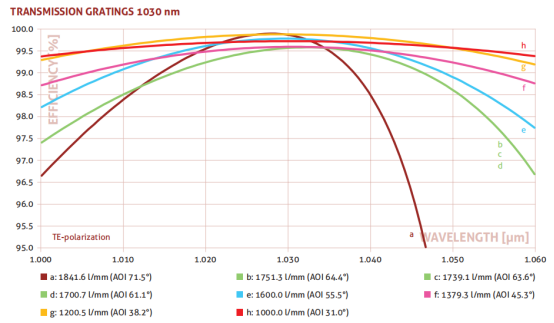

1030nm：
編號 | a | b | c | d | e | f | g | h |
中心波長[nm] | 1030 | 1030 | 1030 | 1030 | 1030 | 1030 | 1030 | 1030 |
光柵周期[nm] | 543 | 571 | 575 | 588 | 625 | 725 | 833 | 1000 |
刻線密度[l/mm] | 1841.6 | 1751.3 | 1739.1 | 1700.7 | 1600.0 | 1379.3 | 1200.5 | 1000.0 |
偏振 | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) |
入射角 | 71.5° | 64.4° | 63.6° | 61.1° | 55.5° | 45.3° | 38.2° | 31.0° |
衍射效率(≥) | 97.5% | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
角色散[°/nm] | -0.333 | -0.232 | -0.224 | -0.202 | -0.162 | -0.112 | -0.088 | -0.067 |

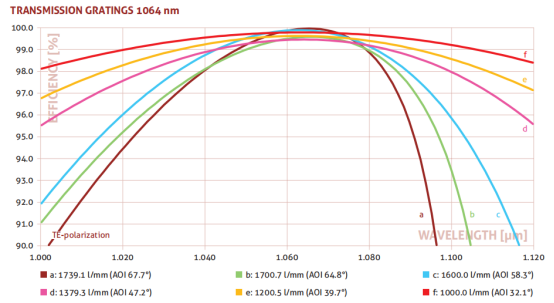

1064nm：
編號 | a | b | c | d | e | f |
中心波長[nm] | 1064 | 1064 | 1064 | 1064 | 1064 | 1064 |
光柵周期[nm] | 575 | 588 | 625 | 725 | 833 | 1000 |
刻線密度[l/mm] | 1739.1 | 1700.7 | 1600.0 | 1379.3 | 1200.5 | 1000.0 |
偏振 | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) |
入射角 | 67.7° | 64.8° | 58.3° | 47.2° | 39.7° | 32.1° |
衍射效率(≥) | 98% | 98% | 98% | 98% | 98% | 98% |
角色散[°/nm] | -0.263 | -0.229 | -0.175 | -0.116 | -0.089 | -0.068 |

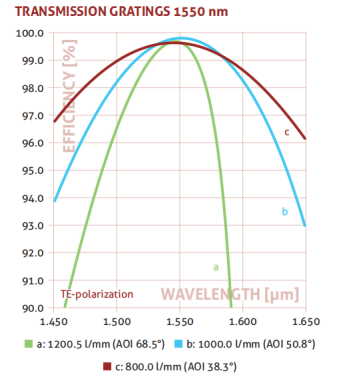

1550nm：
編號 | a | b | c |
中心波長[nm] | 1550 | 1550 | 1550 |
光柵周期[nm] | 833 | 1000 | 1250 |
刻線密度[l/mm] | 1200.5 | 1000.0 | 800.0 |
偏振 | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) |
入射角 | 68.5° | 50.8° | 38.3° |
衍射效率(≥) | 97.5% | 97.5% | 97.5% |
角色散[°/nm] | -0.188 | -0.091 | -0.058 |

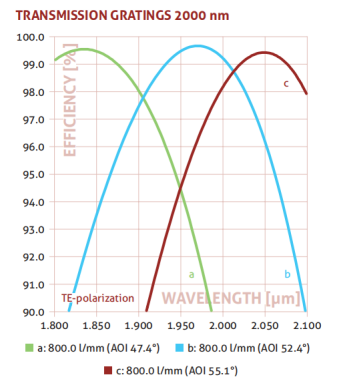

2000nm：
編號 | a | b | c |
中心波長[nm] | 1840 | 1980 | 2050 |
光柵周期[nm] | 1250 | 1250 | 1250 |
刻線密度[l/mm] | 800.0 | 800.0 | 800.0 |
偏振 | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) |
入射角 | 47.4° | 52.4° | 55.1° |
衍射效率(≥) | 97.5% | 97.5% | 97.5% |
角色散[°/nm] | -0.068 | -0.075 | -0.080 |

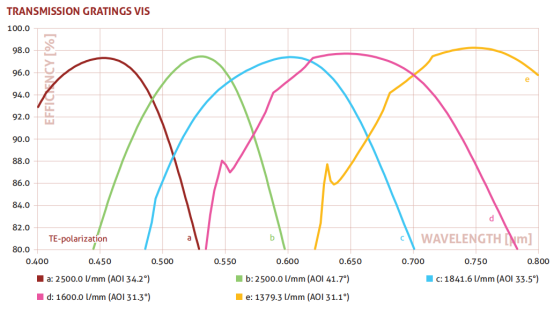

VIS：
編號 | a | b | c | d | e |
中心波長[nm] | 450 | 532 | 600 | 650 | 750 |
光柵周期[nm] | 400 | 400 | 543 | 625 | 725 |
刻線密度[l/mm] | 2500.0 | 2500.0 | 1841.6 | 1600.0 | 1379.3 |
偏振 | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) |
入射角 | 34.2° | 41.7° | 33.5° | 31.3° | 31.1° |
衍射效率(≥) | 96.5% | 96.5% | 96.5% | 96.5% | 96.5% |
角色散[°/nm] | -0.173 | -0.192 | -0.127 | -0.107 | -0.092 |

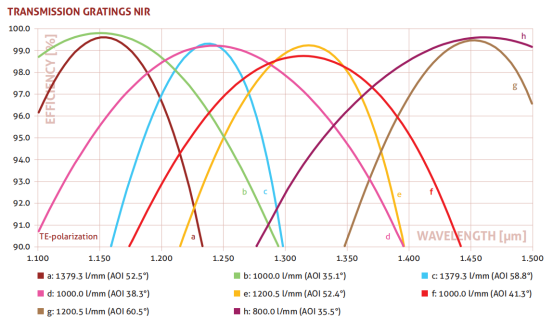

NIR：
編號 | a | b | c | d | e | f | g | h |
中心波長[nm] | 1150 | 1150 | 1240 | 1240 | 1320 | 1320 | 1450 | 1450 |
光柵周期[nm] | 725 | 1000 | 725 | 1000 | 833 | 1000 | 833 | 1250 |
刻線密度[l/mm] | 1379.3 | 1000.0 | 1379.3 | 1000.0 | 1200.5 | 1000.0 | 1200.5 | 800.0 |
偏振 | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) | TE (s-pol.) |
入射角 | 52.5° | 35.1° | 58.8° | 38.3° | 52.4° | 41.3° | 60.5° | 35.5° |
衍射效率(≥) | 97.5% | 97.5% | 97.5% | 97.5% | 97.5% | 97.5% | 97.5% | 97.5% |
角色散[°/nm] | -0.130 | -0.070 | -0.152 | -0.076 | -0.113 | -0.083 | -0.140 | -0.056 |

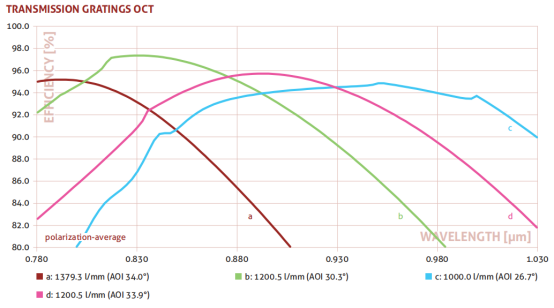

OCT應用光柵：
編號 | a | b | c | d |
中心波長[nm] | 810 | 840 | 900 | 930 |
光柵周期[nm] | 725 | 833 | 1000 | 833 |
刻線密度[l/mm] | 1379.3 | 1200.5 | 1000.0 | 1200.5 |
偏振 | TE+TM (un-pol.) | TE+TM (un-pol.) | TE+TM (un-pol.) | TE+TM (un-pol.) |
入射角 | 34.0° | 30.3° | 26.7° | 33.9° |
衍射效率(≥) | 92.0% | 94.0% | 90.0% | 92.0% |
角色散[°/nm] | -0.095 | -0.080 | -0.064 | -0.083 |

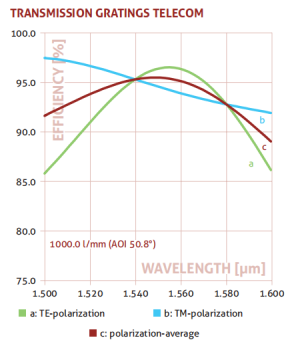

通信應用光柵：
編號 | a,b,c |
中心波長[nm] | 1550 |
光柵周期[nm] | 1000 |
刻線密度[l/mm] | 1000.0 |
偏振 | TE+TM (un-pol.) |
入射角 | 50.8° |
衍射效率(≥) | 90.0% |
角色散[°/nm] | -0.091 |
Gitterwerk是一家創新型公司，專門從事用于超短脈沖和高功率激光器的高質量衍射光柵的工業制造。Gitterwerk專注于優化激光性能，為高功率和超短脈沖激光器提供最佳衍射光柵，確保完美的光束質量、高損傷閾值、卓越的效率和功率驗證能力。他們以實現高達99.5%的衍射效率而自豪，這是市場上最高的，這要?dú)w功于他們先進的制造技術和深厚的光柵設計專業知識。
