產品介紹：

平衡零拍探測能夠消除共模噪聲，有效提取光場信號，并可以直接測量電磁場模式的與相位相關的正交場，這就能夠完全表征這些電磁場模式的量子態特征，這已經成為量子光學研究的一個主要工具。

產品特點：

波長響應范圍400nm-1700nm
靈敏度0.6 A/W(硅) 1A/W(砷化鎵)
探測頻段10Hz-200 MHz可定制
典型飽和光功率≤10 mW

產品應用：

量子信息
激光物理
原子物理
原子鐘
時頻傳輸

技術參數：

產品性能測試：

1.測試光路與方法

激光中心波長為1064nm，它的輸出光功率可以通過半波片1和偏振分束棱鏡1組成的功率調節系統來進行方便的調節。偏振分束棱鏡1的透射光束注入到電光振幅調制器中，該調制器通過一個外接的信號發生器來進行調制。偏振分束棱鏡2和電光振幅調制器共同作用來實現振幅調制。充當50/50分束鏡光學部分是由半波片2和偏振分束棱鏡3組成的，這是因為50/50分束鏡的分束比與分束鏡和入射光的角度有關，通過旋轉半波片2可以保證輸出的兩束光光功率嚴格相等。偏振分束棱鏡3的兩束輸出光束經過聚焦透鏡L1和L2后，被注入到集成平衡零拍探測器的兩個光電二極管中。光電探測器的直流輸出與數字示波器相連，從而驗證每個光電二極管是否完全接收入射的光束，同時確保入射到每個光電二極管的光功率相等。光電探測器的交流輸出與頻譜分析儀（FSW-8）相連，用于讀取噪聲功率；通過改變平衡零拍探測器兩個光電二極管的功率來測試不同功率下探測器增益性能。

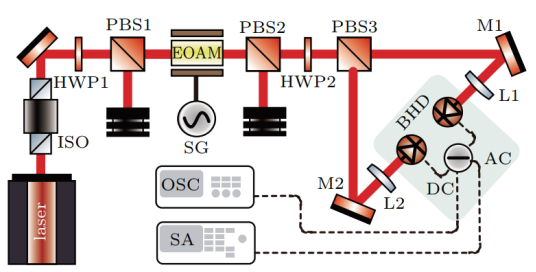

平衡零拍探測測試光路圖 Laser：激光器；ISO：隔離器；HWP：半波片；PBS：偏振分束棱鏡；EOAM：振幅調制器；M1-M2：全反鏡；L1-L2：透鏡。

1.寬帶平衡零拍探測器

當平衡零拍探測器兩個二極管入射總功率為1 mw，2 mw，4 mw，8 mw時，測試其交流信號增益信號功率譜如圖3所示，藍色是探測器電子學噪聲；結果顯示在200 MHz帶寬內，探測器增益相對于電子學噪聲抬高20 dB。

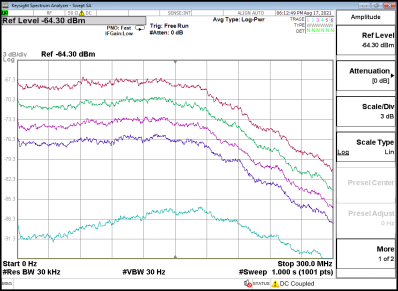

寬帶平衡零拍探測增益測試結果圖

共模抑制比（CMRR）被定義為共模信號和差模信號之間的比值，測試結果如下圖所示，藍色是加調制后單臂光的強度噪聲，綠色是兩臂相減后的散粒噪聲，紫色是探測器電子學噪聲，黃色是譜儀噪聲；結果顯示寬帶平衡零拍探測器CMMR達到68 dB@100 MHz；

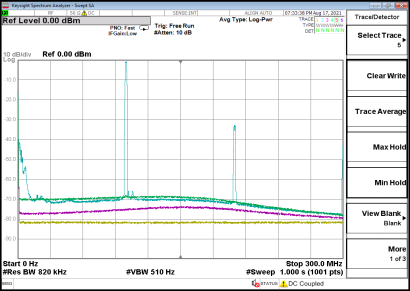

寬帶平衡零拍探測器共模抑制比測試結果圖

3.MHz頻段平衡零拍探測器

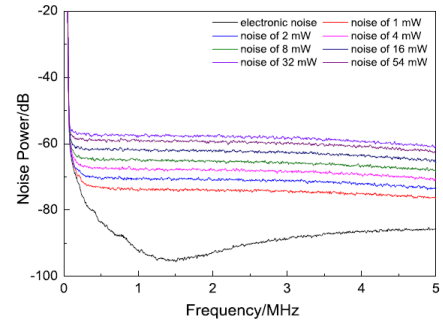

10 MHz頻段平衡零拍探測器增益測試結果圖

針對連續變量量子壓縮態在MHz頻段壓縮態光場壓縮度高效率探測，研發在0.5MHz-10MHz范圍內高增益平衡零拍探測器，增益測試結果為上圖所示，在1-2 MHz范圍內增益可達35 dB。其共模抑制比（CMRR）測量結果為下圖所示，CMMR 可達75 dB@2MHz。

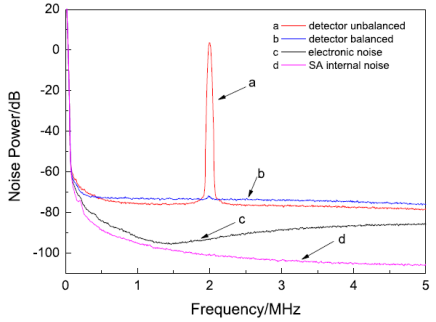

10 MHz頻段平衡零拍探測器CMMR測試結果圖

4.kHz頻段平衡零拍探測器

針對kHz頻段探測，研發低頻段平衡零拍探測器，在1 kHz-100 kHz的測量頻率范圍測量的光的噪聲功率相對光電探測器的電子學噪聲抬高達到了30 dB以上。當總的入射光功率為16 mW時，在60 kHz的分析頻率處，信噪比達到了48 dB。在1kHz-100kHz的頻率范圍內，CMRR都高于59dB。

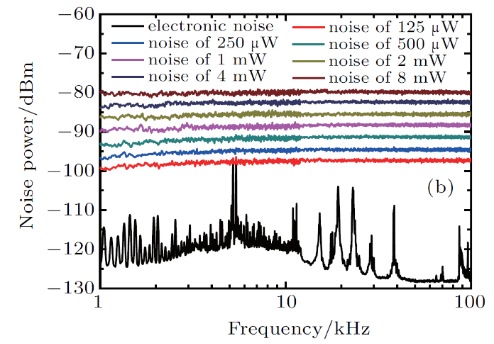

kHz頻段平衡零拍探測器增益測試結果圖

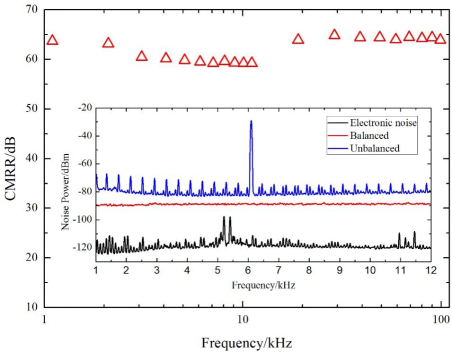

kHz頻段平衡零拍探測器CMMR測試結果圖
