弱光檢測技術在量子科技，生命科學和化學發光成像等領域具有廣泛的應用，弱光成像相機與傳統的點探測器，如光電倍增管，微通道板光電倍增管相比，可以提供高分辨率的二維圖像，且更容易與數字系統集成，更適合現代實驗室和一般性的科研應用。目前，適用于微弱光檢測的圖像傳感器包括深度制冷CCD，ICCD，EMCCD，sCMOS等。本文將對微弱光檢測相機的類型進行介紹，并對其典型的應用案例進行介紹。

CCD和CMOS

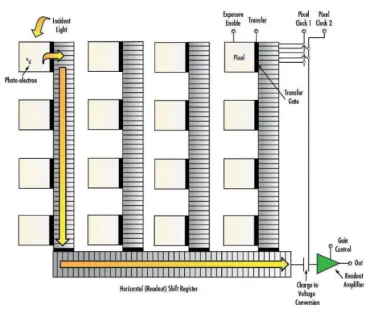

圖1. CCD原理框圖。圖源：nevevsemi.com

圖像傳感器是一種將光學圖像轉換成電子信號的器件，在日常生活，工業制造和科學研究中具有廣泛的應用。目前常用的半導體圖像傳感器，主要可以分為CCD和CMOS兩大家族。CCD于1969年由Willard Boyle和George Smith發明，在很長時間內占據了成像傳感器的主導地位。CMOS傳感器在 20世紀90年代初，在Eric Fossum領導的團隊的努力下，實現實用化。CMOS技術問世后，由于其低成本，功耗低，幀率高等特點，大大推廣了圖像傳感器的大規模應用。

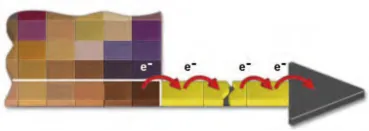

從原理上來說，CCD和CMOS的工作原理都基于光電效應，光子入射到靈敏區，產生光電子，再由特定的讀出回路讀出電信號。CCD和CMOS主要的差異在光電子的轉化和電信號的讀出上。CCD可以看作一個大陣列的半導體電荷“桶”，每個像素都以電荷的形式存儲了入射光強的信息，電荷可以通過垂直方向，傳遞到讀出寄存器中，再注意通過讀出放大器，ADC逐個讀出。CMOS的每個像素都集成了電荷-電壓轉換放大器，與CCD相比，可以實現并行快速讀出，并且具有體積更小，能耗低的優點。CCD具有高量子效率，低噪聲和高靈敏度的特點，目前仍在光譜分析，高端成像等領域具有重要應用。

圖3. 使用了Sony CMOS傳感器的Scintacor CamIR/CamUV相機，配合閃爍體技術，可用于紅外/紫外光束的光束輪廓分析

對微弱光信號的探測能力，可以通過信噪比表征，是入射到單個像素的光子數，P是量子效率，分子是預期的信號產生光電子數，分母是期望噪聲電子數。從SNR的組成來看，主要有兩種方式可以提高信噪比，一是提升信號的大小，二是減小噪聲。目前市面上的微弱光檢測相機，主要是通過各種先進的技術手段，實現信噪比的提高，以檢測微弱的光信號。

EMCCD-電子倍增CCD

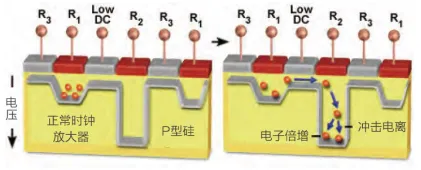

圖4. EMCCD乘法寄存器結構示意圖

圖5. EMCCD電子倍增原理

EMCCD是一種高靈敏度的成像傳感器，專為微弱光條件下的精確探測設計，具備真正的單光子級別靈敏度。其關鍵技術在于片上電子倍增結構。與傳統CCD相比，EMCCD在寄存器末端和輸出節點之間增加了乘法寄存器，逐級倍增CCD像元采集的電荷信號，將微弱信號放大數千倍后由讀出電路提取。乘法寄存器通過高時鐘電壓驅動，使信號電子在電場中加速碰撞晶格，產生二次電子，實現顯著的電荷增益。

EMCCD的噪聲的來源可以分為以下幾部分：光子散粒噪聲，暗電流噪聲，時鐘感應電荷噪聲和讀出噪聲。F是過量噪聲因子，描述噪聲隨增益增加的增強，對EMCCD的增益模式來說，一般在1.3左右；M是倍增因子，描述了隨增益增大，讀出噪聲的影響減少。從噪聲的來源可以看出，EMCCD通過片上的信號增益，以稍微增加其他幾個噪聲來源為代價，使得讀出噪聲幾乎可忽略不計，從而實現單光子級別的靈敏度。

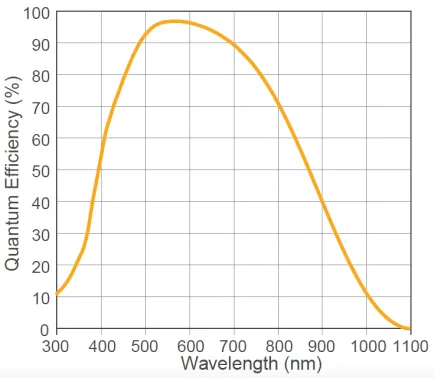

圖7. EMCCD量子效率

目前主流的EMCCD相機采用e2v公司第三代EMCCD芯片，保留1024×1024高分辨率，且像素尺寸為10μm×10μm，有效提高了空間分辨率。其讀出速率是上一代EMCCD的三倍以上，滿分辨率下幀頻可達31fps。高達5000倍的電子增益實現了真正的單光子級靈敏度。EMCCD廣泛應用于量子計算、光鑷原子陣列、熒光成像、量子物理基礎研究和共聚焦成像，是檢測單光子級別圖像的關鍵設備。近年sCMOS技術發展迅速，在生物熒光成像，天文觀測等領域的應用引人注目，但在信號光子數弱至幾個到幾十個光子的應用中，EMCCD與最先進的sCMOS下相比仍有優勢，選擇sCMOS還是EMCCD取決于具體應用細節。

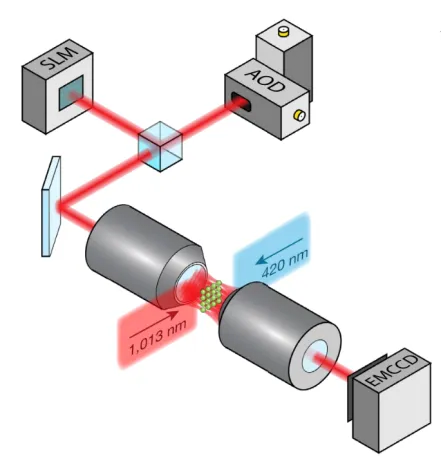

來自哈佛大學，QuEra等科研機構的研究人員，實現了64到256個量子比特的Rb87里德堡原子陣列。圖8是他們開展實驗的框圖，光鑷的光源是一個810 nm的鈦藍寶石激光器，通過計算機控制的SLM產生了光鑷陣列，AOD用于偏轉特定的光鑷，以實現原子的移動和重新排列。EMCCD在實驗系統中用作熒光成像檢測，負責的功能主要有兩點，一是檢測光鑷是否成功裝載中性原子，二是在操作結束后，檢測光鑷中的原子的狀態。

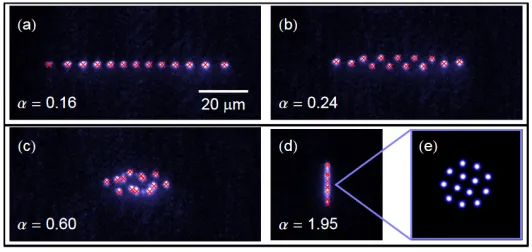

圖10. 用EMCCD拍攝離子阱囚禁的鐿離子晶體[2]

在離子阱囚禁離子的研究中，同樣需要通過利用EMCCD，確定離子阱裝載是否成功，以及檢測囚禁離子的狀態。來自印第安納大學量子科學和工程中心的研究人員，使用線性Paul阱，實現了徑向二維的離子晶體，使用了鐿離子的兩個超精細能級實現冷卻和組航太檢測，圖10展示他們用EMCCD對離子晶體的不同相進行檢測的結果。

sCMOS-科學級CMOS

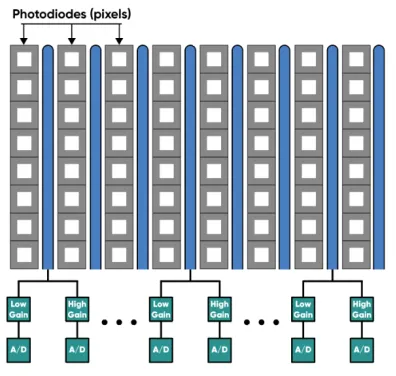

sCMOS相機是專為高要求的科研應用設計的傳感器，與日常用途的CMOS傳感其相比，通過優化芯片設計，實現了高分辨率，低噪聲，高量子效率，高幀率的“魚與熊掌”兼得。與CCD相比，sCMOS每個像元都集成了增益放大器，每列像元均配備了數模轉換器，特殊設計的背照式結構在顯著增大量子效率的同時，降低了暗噪聲。在相當部分的微弱光成像應用中，sCMOS以全面性和經濟性，盡管面世時間僅有十余年，已經得到廣泛的應用和認可。與EMCCD相比，sCMOS在極弱光強（幾個到幾十個入射光子）檢測，長時間曝光這兩方面，仍有一定性能差距。EMCCD在特定應用場景下仍難以替代，就像一輛公路自行車，在平路上很快，但是適用性稍差；sCMOS則像多用途的山地休閑自行車，適用于各種路面，滿足大多數速度需要。

近年市場上推出了新的大像元背照式sCMOS相機，具有16 um大像元，讀出噪聲達到0.8 e亞電子級，同時保持90 %以上的峰值量子效率，在相當部分的微弱光探測應用中具有替代EMCCD的潛力。

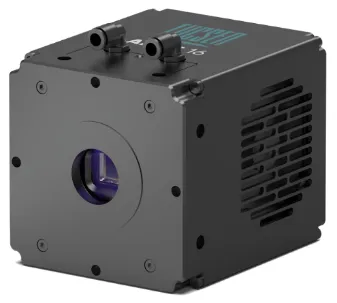

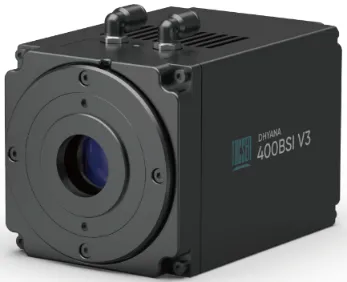

圖13.背照式sCMOS相機

“常規“的背照式相機在弱光成像領域，成功在高量子效率，低讀出噪聲，高幀率，成本（與EMCCD等產品相比）方面取得很好的平衡。根據應用的實際情況，選擇sCMOS相機有望在降低總體系統成本的基礎上，實現高幀率，高分辨率的微弱光成像/檢測。

深度制冷CCD

在生物發光、天文學和熒光顯微鏡等需要長時間曝光的應用中，成像設備需具備較高的弱光信號采集能力。針對這些需求，廠商開發了深度制冷CCD相機，通過顯著降低暗電流和噪聲水平，提高信噪比，支持像素合并（binning）操作以增強光電子采集效率。此外，深度制冷還有效減少長時間曝光時由噪聲像素引起的鋸齒狀圖案噪聲，進一步優化成像質量。這些特性使其成為弱光成像領域的重要工具。圖4展示了室溫和深度制冷狀態下的成像對比，紅線是下方成像輸出和對應像元的對比位置，制冷后，顯著降低了暗電流和導致的噪聲；從圖像整體成像質量看，深度制冷使得噪聲像素大大降低。

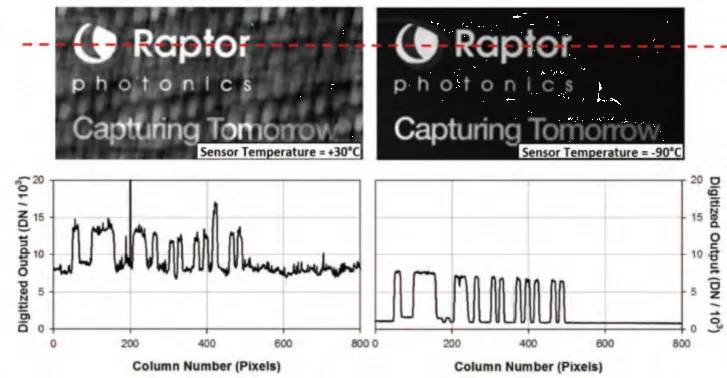

圖14. 室溫和深度制冷狀態下成像圖像對比。

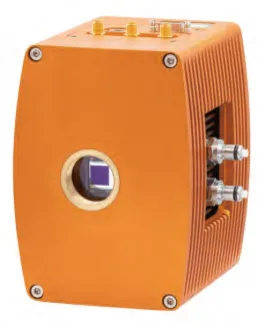

深度制冷CCD相機采用Teledyne e2v背照傳感器，量子效率高達95%，填充因子為100%。結合PentaVac?真空技術，實現-90℃深度制冷，暗電流<0.0001 e/p/s，讀出噪聲<3.5 e @ 75 kHz。其產品適用于定量科學成像、生物醫學成像和天文觀測等高端科研應用。

ICCD-增強CCD

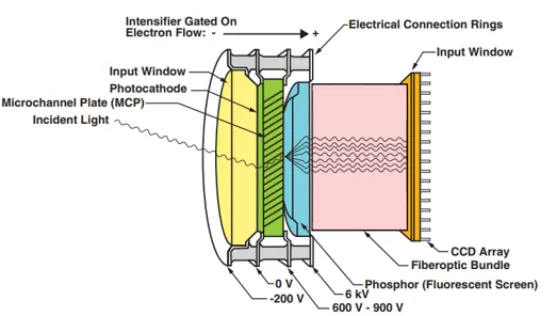

圖16. ICCD框圖，圖源：Teledyne Vision Solutions

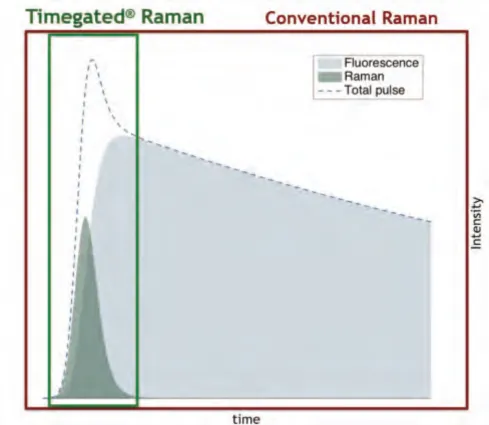

圖17. 時間門控拉曼

ICCD是最早用于微弱光探測器的成像相機之一，將像增強器和CCD傳感器耦合，大大增強了CCD在微弱光探測過程中的靈敏度。像增強器由光陰極，微通道板，熒光屏組成，通過光纖束與CCD耦合。受光陰極材料的限制，ICCD的量子效率一般不超過50 %，這是ICCD與EMCCD和sCMOS相比主要的缺點；ICCD的核心優勢是像增強器可以整合電子快門（控制微通道板的電壓），從而實現ns甚至ps級的門控，使得ICCD在時間相關的弱光探測器應用，如時間門控拉曼，時間分辨熒光實驗，激光誘導熒光成像等應用中，具有比EMCCD和sCMOS更優秀的性能。

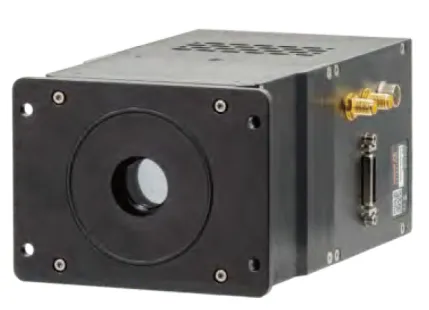

圖18. ICCD Condor
